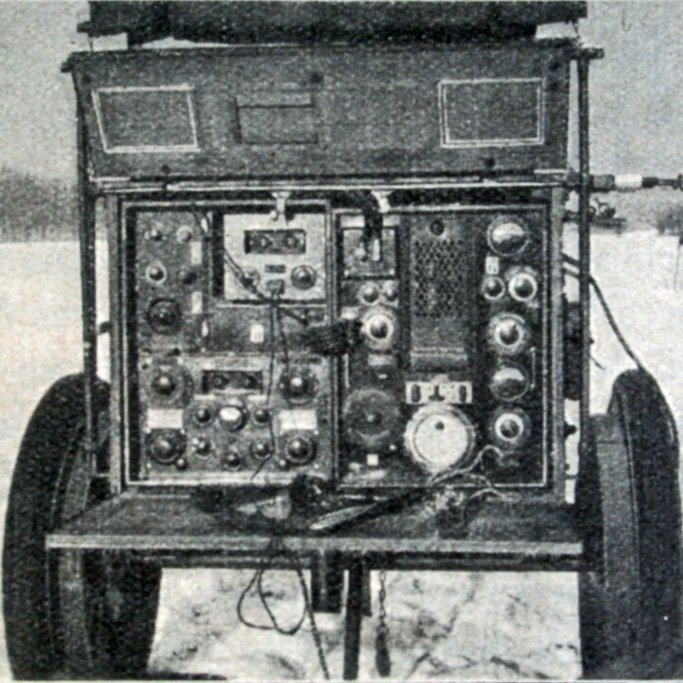

F.L. 19/25 -Apparateprotze, Winter 1930
Fahrbare-leichte Funkstation F.L. 19/25 (1926-1940) | |
F.L. 19/25 (1926-1940) | |
| Die 1919 eingeführte Funkstation F.L. 19/25 erfuhr ab 1924 zahlreiche Modernisierungen. Diese erfolgten «fliessend» über die nächsten Jahre. Ein Schwerpunkt dabei war die Ablösung des Löschfunkensenders 0,4 TV durch den röhrenbestückten Zwischenkreis-Sender ARS 87 b/c. Dieser besass im HF-Teil eine selbstschwingende Sendetriode – sie diente gleichzeitig als Oszillator und Endstufe. «Originell» war die Erzeugung der «tönenden Telegrafie A2A»: Die Siebkette im (500-Hz-Hochspannungs-Gleichrichter) konnte an der Gerätefrontplatte überbrückt werden. Damit lag eine mit 1000 Hz pulsierende Gleichspannung an der Anode der Senderöhre. Daraus resultierte eine (allerdings sehr breitbandige) Ton-Modulation des gesendeten Signals. In dieser Betriebsart musste aus technischen Gründen eine reduzierte Sender-Ausgangsleistung in Kauf genommen werden. | |
| Einsatz bei der Truppe | 1926 - 1940 |
| Einsatzzweck(e) | Kommandofunk |
| Hauptbetriebsart | Morsen |
| Beschaffung | 1926 - 1928 11 (?) Auf Grund des vorhandenen Quellenmaterials bleibt unklar, ob ursprünglich 6 oder (alle) 17 Stationen in der «Originalversion» beschafft und 1925/29 modernisiert wurden - ODER die 1919 beschafften 6 Stationen 1925/29 modernisiert und gleichzeitig 11 Stationen in neuster Version zugekauft wurden… |
| Zuteilung | Funkerkompanien, Fliegerfunkerkompanien |
| Einsatz in Kombination mit | E 31 Lang- und Mittelwellen-Empfänger |
| Vorgängergerät(e) | F.L. 19/25 (1919-1926) |
| Nachfolgegerät(e) | SE-300 |
| Kampfwertsteigerung | 1925/29: Umbau von Löschfunken- auf Röhrentechnik, neue Empfänger-Generationen |
| Liquidation | 1945 |
| Einsatz in anderen Armeen | deutsche Reichswehr |
Der Sender ARS 87 b/c sowie das 500-Hz-Stromaggregat und die Antennenanlage blieben bis zur Ausserbetriebssetzung der Funkstation im Einsatz. Anders zeigte sich die Entwicklung auf den Stationsempfängern: Anfänglich blieb noch (zumindest teilweise) der E 213 im Einsatz. In den nächsten Jahren aber, bedingt durch die rasche technische Entwicklung, folgten die Geradeausempfänger E 266 und E 25 und, 1932, der schon sehr fortschrittliche E 31. Der Austausch der Gerätesätze in den Protzen war, dank gleicher Abmessungen problemlos möglich. | |
| Entwicklung bei | Telefunken GmbH, Berlin |
| Entwicklungsjahr(e) | 1924 |
| Hersteller | Telefunken GmbH, Berlin |
| Produktionsjahr(e) | 1924 - 1930 |
| Frequenzbereich(e) | 0.187 - 0.79 MHz Zwischenkreis-Sender ARS 87 b/c |
| Frequenzbereich(e) Empfänger | 0.1 - 1.1 MHz Lang- und Mittelwellen-Empfänger E 31 |
| Frequenzwahl | durchstimmbar |
| Modulationsart(en) | |
| Sendeleistung | 75 W in Stufen reduzierbar |
| Röhrenbestückung Sender | 1 x RS 19 (Triode) 1 x RG 63 (Doppelweggleichrichter) |
| Antenne(n) | T-Antenne 60 m mit Gegengewicht L-Antenne 60 m mit Gegengewicht |
| Planungsreichweite | 150 km |
| Empfängerprinzip | |
| Mobilität/Transport | Apparatewagen (Protze) für Sender und Empfänger Hinterwagen mit Antennenmaterial und Benzinaggregat |
| Speisung | Benzinaggregat, Anodenbatterie und 6-V-Akkumulator |
| Gewicht | 660 kg Apparatewagen 1070 kg Hinterwagen |
Die heutige Bezeichnung «Fahrbare-leichte Funkstation F.L. 19/25» geht u.a. auf die Dokumentationen von R.J. Ritter aus den 80er Jahren zurück. | |
| >>> Weitere Merkmale wie bei | F.L. 19/25 (1919-1926) |
